ZWGD-20高能点火器，主要用于配套工业炉窑烧嘴 、烤包器 、回转窑燃烧器、锅炉等设备，点燃轻油、尾气燃气、重油等燃料，具有点火可靠、寿命长、点火成功率高等优点，发火端耐高温、抗结焦，具有自净能力，已经被郑州中威环保设备有限公司广泛应用于机械、 有色熔炼 、电力、石油、化工、冶金、陶瓷、环保、能源、消防等行业。

一、技术参数

   1、电源电压：AC 220V±10%　50/60HZ

   2、适用燃料：低热值燃气、轻油、重油

   3、点火端瞬时耐温：1300℃

   4、点火频率：6-12次/秒

   5、火花能量：20J　　　　　    　　　

   6、材料：金属机箱

   7、体积：280×195×110mm

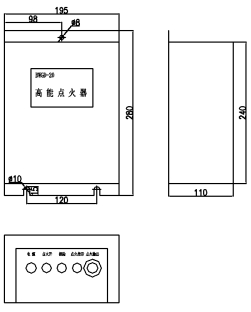

   8、安装尺寸图：



   9、点火杆：前端材料2520耐高温合金，semicond高温材料；直径三种规格：Φ12 /16 /18, 长度非标定制，与电缆连接螺纹常规为M18*1.5（可定做M18*1.0/M27*1.5/接线型）

  10、点火电缆：高能点火器专用点火电缆，长度非标定制，耐温-60~200℃，耐压：20KV

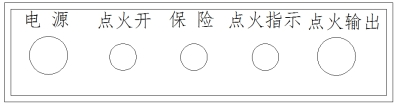

二、点火器箱体前面板示意图

 三、安装及接线：
   1、（1）使用场合为燃烧器，在燃烧器上开孔并加工成与点火杆上对应的安装螺纹，将点火杆拧入即可，点火杆发火端安装在喷气嘴前30～50mm处。

        （2）使用场合为放散火炬，则需要将点火杆用专用点火杆卡子固定，点火杆发火端距离放散口上100-200mm处。本点火杆为一新型结构点火杆，不需调整放电距离。
   2、该系列点火装置由点火器箱体，专用点火电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用点火电缆连接即可，电源220V.AC。

四、使用注意事项：

   1、在点火前一定确保炉膛吹扫完成无残留可燃气体。防止开始点火时引起爆燃等*事故。

   2、点火时，应先开点火装置，然后喷油（气）点火。
　3、点火器用在燃油点火时，燃油应雾化良好，雾化质量太差时影响点火成功率。在点火完成后，需使用推进器或人工手动将点火杆退出火焰燃烧区，以保证点火杆的使用寿命。
　4、点火时当点燃燃料后，即关断点火器。为避免长时间连续点火导致内部元件烧坏，点火器内部已加保护模块，一次连续点火10秒，会自动停止点火输出，重新打开点火开关则恢复点火。

   5、安装和使用点火杆时不能摔碰，防止点火杆绝缘瓷件碎裂，造成高压漏电、不打火等后果，严重影响设备*、正常运行。

注：任何情况下，不建议客户自行打开点火器箱体。如有异常情况，请联系中威公司售后技术人员。

       郑州中威环保设备有限公司根据高能点火器适用设备分类为：工业炉烧嘴高能点火器， 回转窑燃烧器高能点火枪， 烤包器烧嘴高能点火器，广泛适用燃料种类有：高炉煤气，转炉煤气，黄磷尾气，电石炉煤气， 柴油， 甲醇， 重油等特殊低热值或者粘稠度高的燃料，点火成功率高，运行可靠，更多技术详情欢迎致电（微信同步）：15713691937。
