回转窑燃烧器专用控制柜：控制功能介绍

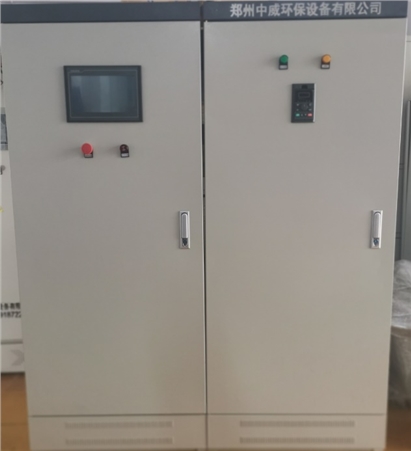

回转窑燃烧器控制柜放置干燥、通风、无尘的操作间内。配套的控制柜主要由以下几个部分构成。

1、风机控制部分

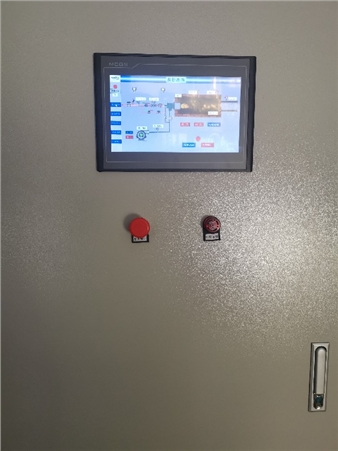

系统鼓风机采用变频拖动的方式，控制柜内设计风机接线端子，接线时注意连接处的牢固无虚接、短接现象。风机运行前进行校相。变频器的启停由控制柜触摸屏界面组态按钮控制。

2、主控制器

该控制系统的核心部件，通过PLC的控制进行炉内温度的测量与检测，并通过运算将反馈信号输入变频器和气路调节阀，联动调节炉内温度。PLC控制各烧嘴的点火与运行状态的反馈监测，可实现远程点火。同时实时监测风管路、气管路及炉膛压力。

3、测温系统

系统采用热电偶测温、无线传输装置等，测温精度高，更换方便。

4、各执行元件配电系统

系统内各检测元件、执行机构的供电系统均取自主控柜，并实现系统的集中供电分配、集中数据收集。

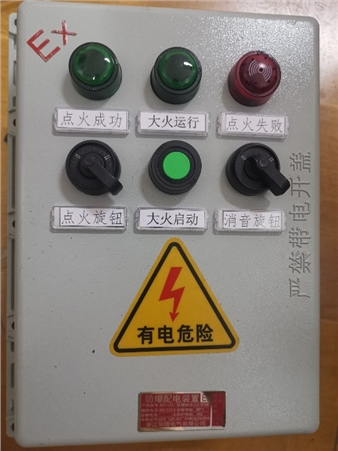

5、点火箱操作说明

烧嘴就地点火箱用于烧嘴的点火及火焰检测，并将实时状态反馈至控制系统。
